Palonnier à ventouses autonome pour vitrage VB4+4 - 400 à 800 Kg

New product

Capacité 800 Kg maxi / 4 + 4 ventouses Ø 300 mm / Conçu pour la manutention de vitrage sur chantier / Conforme EN 13155

Plus de détails

En savoir plus

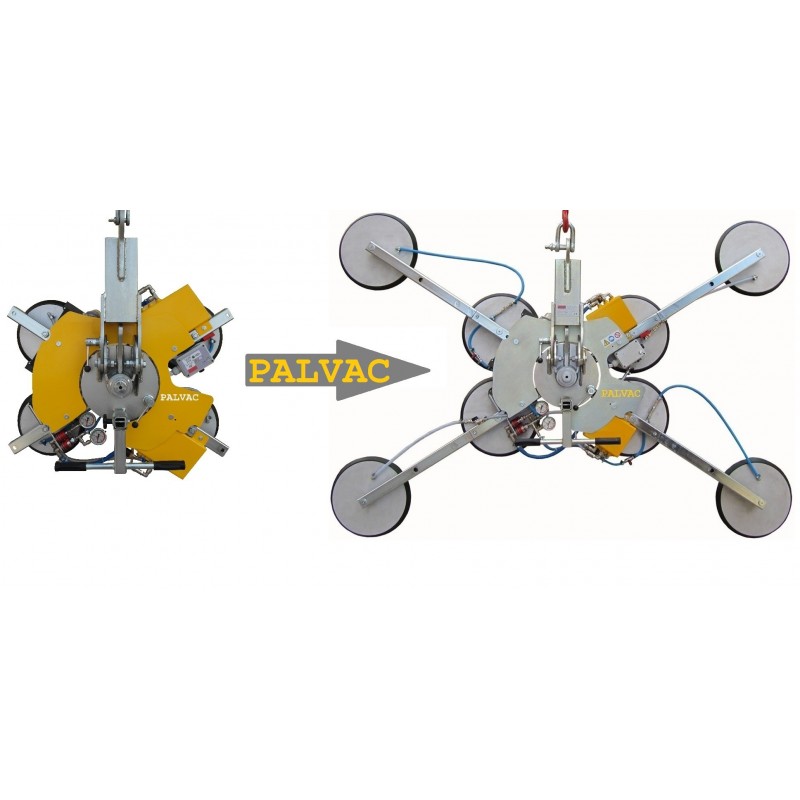

Ce palonnier disposent d'une structure 4 ventouses à partir de laquelle on pêut raccorder 4 ventouses additionnelles pour obtenir une capacité maximum de 800 kg!! Un atout incontestable

- Capacité de 800 Kg avec 8 ventouses, 400 Kg avec 4 ventouses
- 8 ventouses diamètre 300 mm
- Ventouses de dernière génération avec lèvre d'étanchéité
- Ventouses montées sur ressort pour amortir l'impact avec le produit
- Structure portante en acier épaisseur 4 mm verticale avec anneaux d'accroche (2 positions possibles dont 1 abaissée au centre du palonnier pour une hauteur perdue de seulement 300 mm au lieu de 964 mm en mode 4 ventouses)
- Structure de base 4 ventouses avec 4 rallonges montables /démontables rapidement
- Dimensions hors tout des ventouses : 863x666 mm en mode 4 ventouses, 1683x1197 ou 2152x1502 mm en mode 8 ventouses,

- Épaisseur hors tout de 251 mm seulement, en version manuel, 610 mm avec mouvement(s) électrique(s)
- Basculement à-90°(position verticale à horizontale et inversement) manuel avec verrouillage de position par molette ultra ergonomique (option basculement assisté manuel avec arrêt toutes positions disponible en option) ou électrique par motoréducteur (sytème doux et sans à coups)
- Rotation 360 ° infinie manuelle avec indexation 90° par molette ultra ergonomique ou électrique par motoréducteur
- Le vide est crée par une pompe à vide (2 sur les modèles à mouvements électriques) sans entretien 2m3/h intelligente (dès la mise en route du palonnier elle commence à stocker le vide dans les réserves, ce qui permet un temps d'attente quasi nul lors de la prise du verre) auto-régulée installée sur le châssis alimentée par deux batteries avec chargeur (Le tout avec un centre de gravité centré) avec système économiseur intégré. Cela signifie que lorsque un niveau de vide est suffisant dans la réserve de vide du palonnier celle ci se coupe. Elle se remet en fonctionnement automatiquement lorsque le niveau de vide dans la réserve passe en dessous du seuil minimale. Autonomie accrue jusqu'à 24h.

- Palonnier conçu suivant la norme EN13155 pour une utilisation sur chantier :
- Double circuit de vide avec chacun sa propre réserve de vide/filtre et son clapet anti chute
- Chaque circuit de vide est relié à son set de ventouses (1x2)
- Double système d'alarme visuelle et sonore en cas de chute de vide
- Double indicateur de niveau de vide zone verte/zone rouge

- Commande de prise et de dépose assurée par deux vannes coulissantes avec bouton de sécurité empêchant une dépose involontaire sur modèle manuel, sinon par boite à boutons filaire

- Poids propre : 78 Kg avec les 4 ventouses, 105 Kg en mode 8 ventouses pour le modèle RCMBM

4 Variantes :

VB4+4 RCMBM : Rotation 360° et basculement 0-90° manuels (Double vanne coulissante avec bouton de sécurité)
VB4+4 RCEBM : Rotation 360° électrique et basculement 0-90° manuel (Commandes par boite à boutons)
VB4+4  RCMBE : Rotation 360° manuelle et basculement 0-90° électrique (Commandes par boite à boutons)
VB4+4  RCEBE : Rotation 360° et basculement 0-90° électrique (Commandes par boite à boutons)
