JUNIOR - Elévateur à ventouses mobile de vitrage 100 Kg

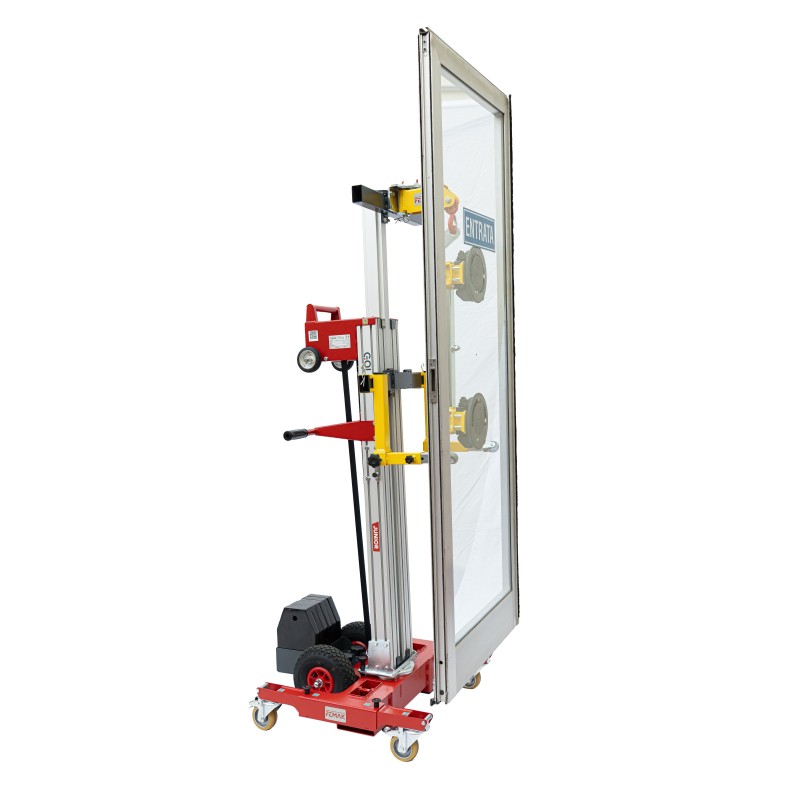

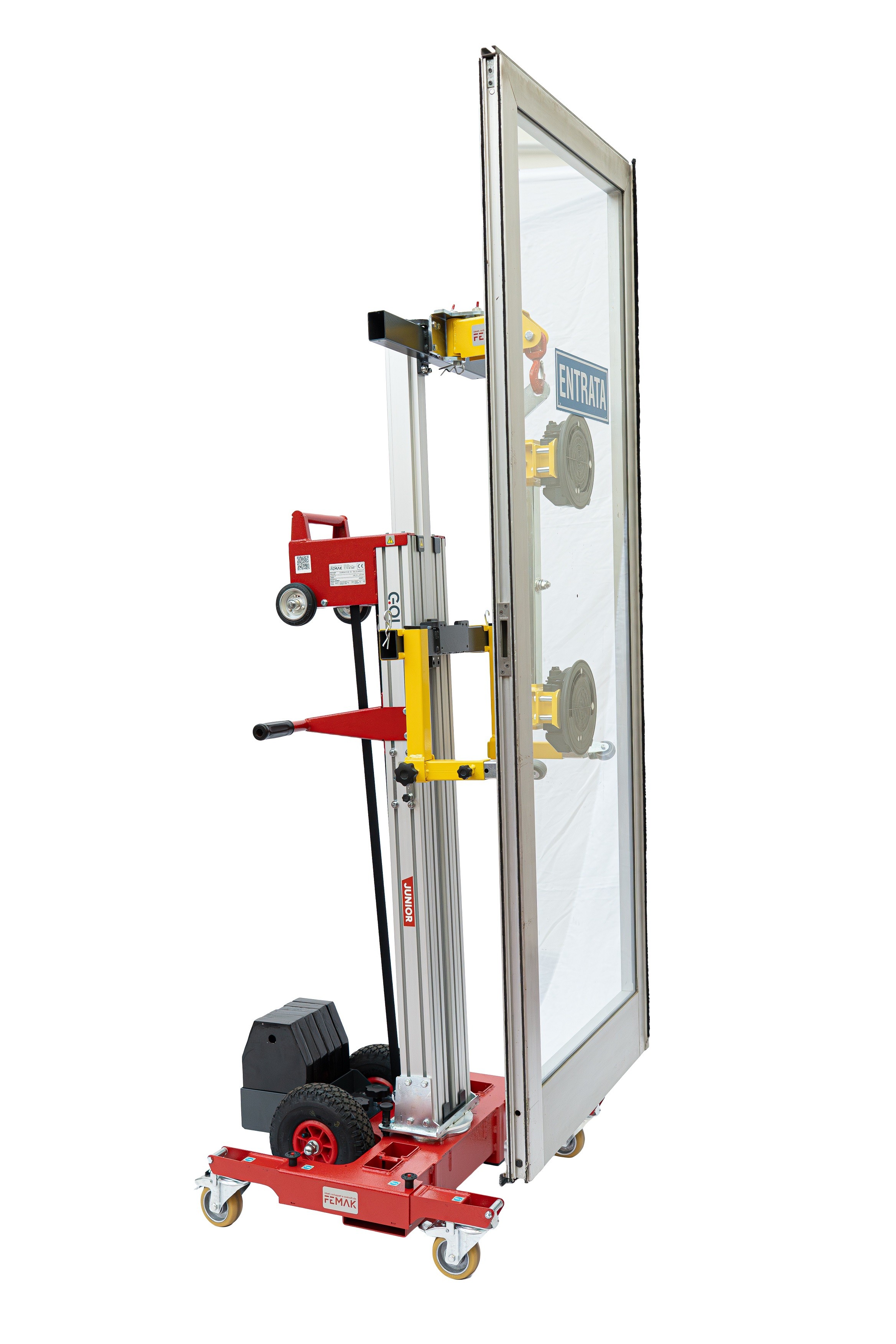

Le manipulateur de vitrage JUNIOR de PALVAC est la réponse simple, sécuritaire et économique pour la manutention et l’élévation de vitrage en milieu industriel et sur chantier.

Il vous permet l’élévation de vitrages de maximum 150 Kg à 2600 mm au centre des ventouses

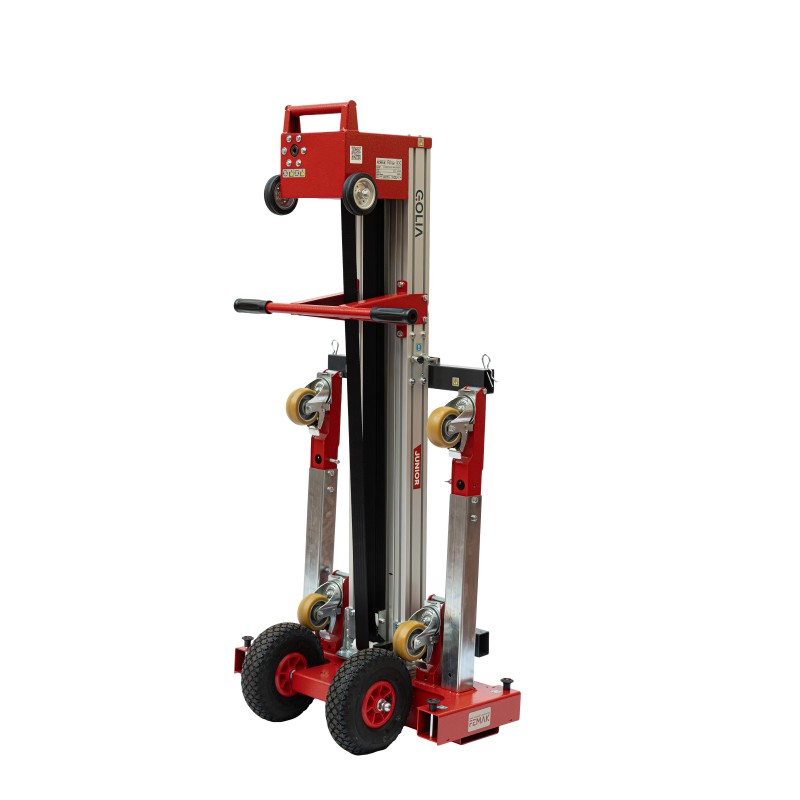

Sa structure repliée et télescopique de 710*1327* 1765 mm peut aussi se démonter en 3 éléments légers en moins de 5 minutes à un seul opérateur.

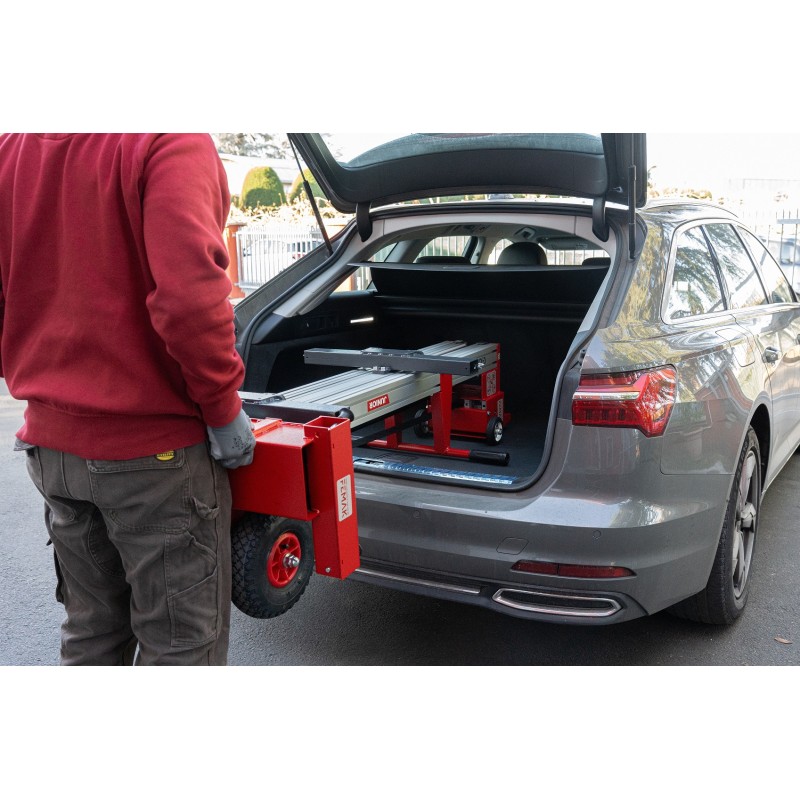

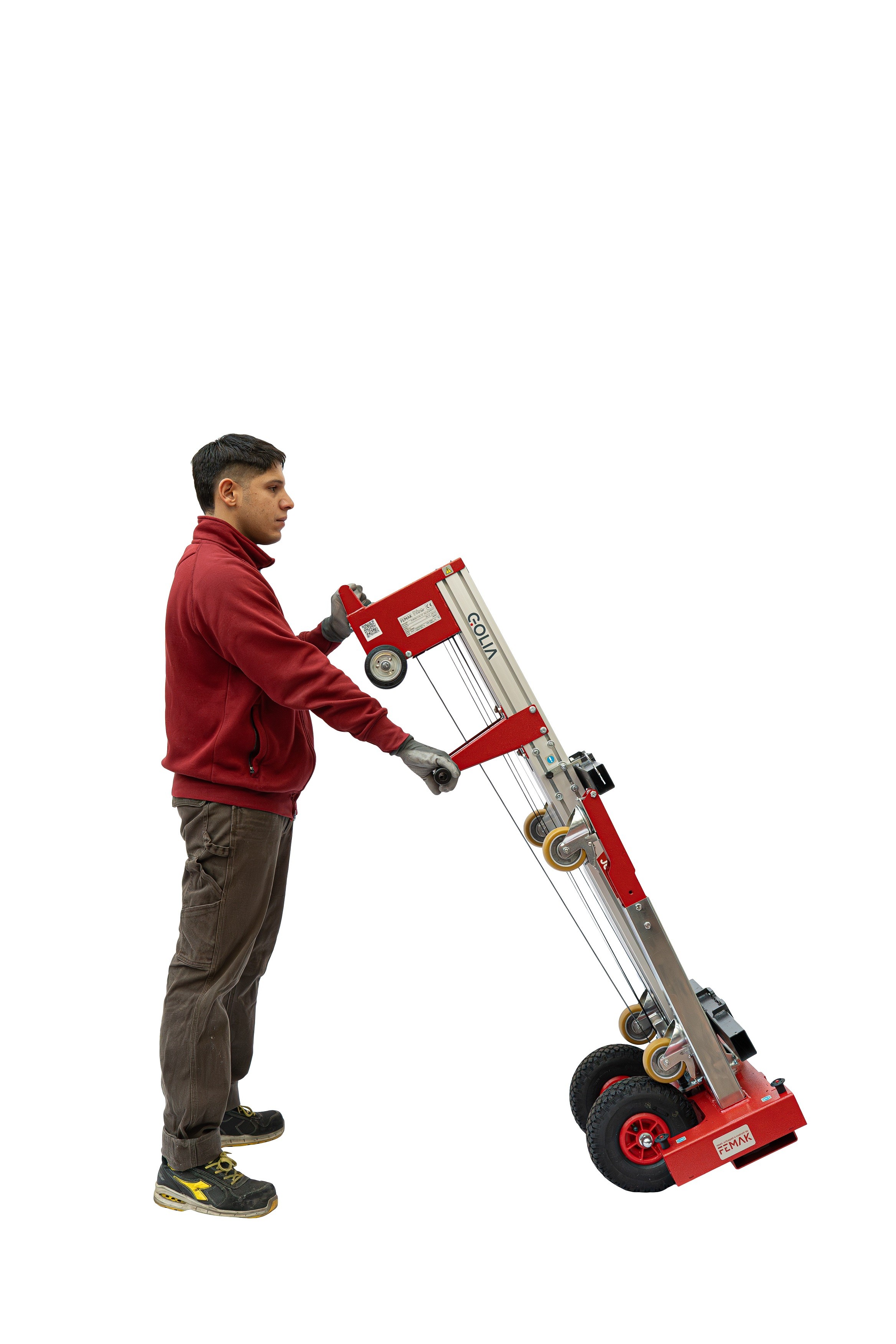

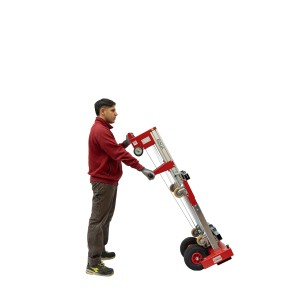

Sa structure se compose de trois éléments compacts et robustes qui ont été étudiés pour pouvoir être montés et démontés rapidement tout en ayant un poids des plus léger pour pouvoir être transportés et facilement chargé grâce à ses roues d’appui.

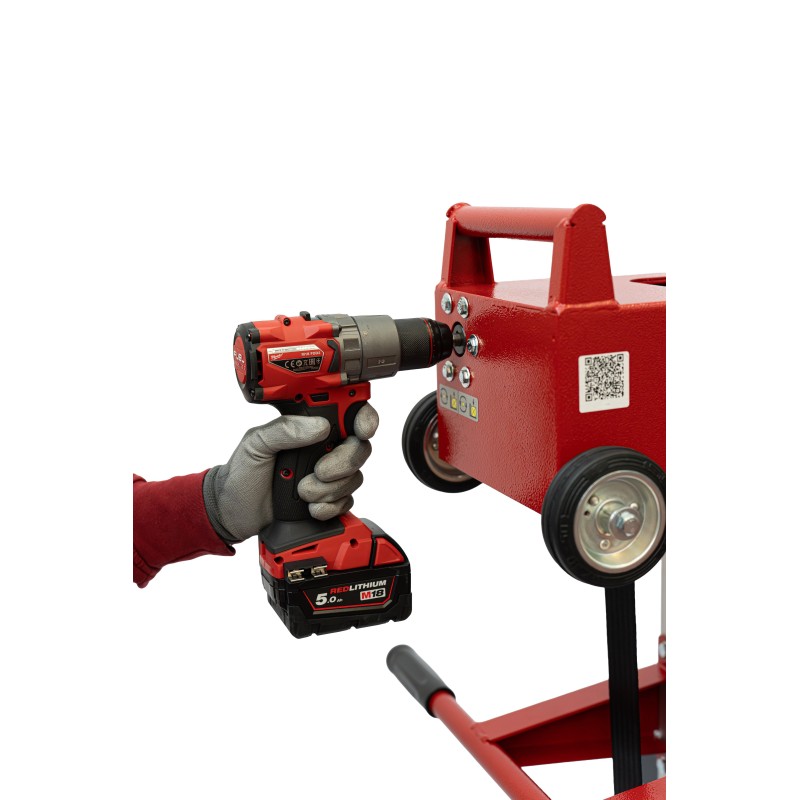

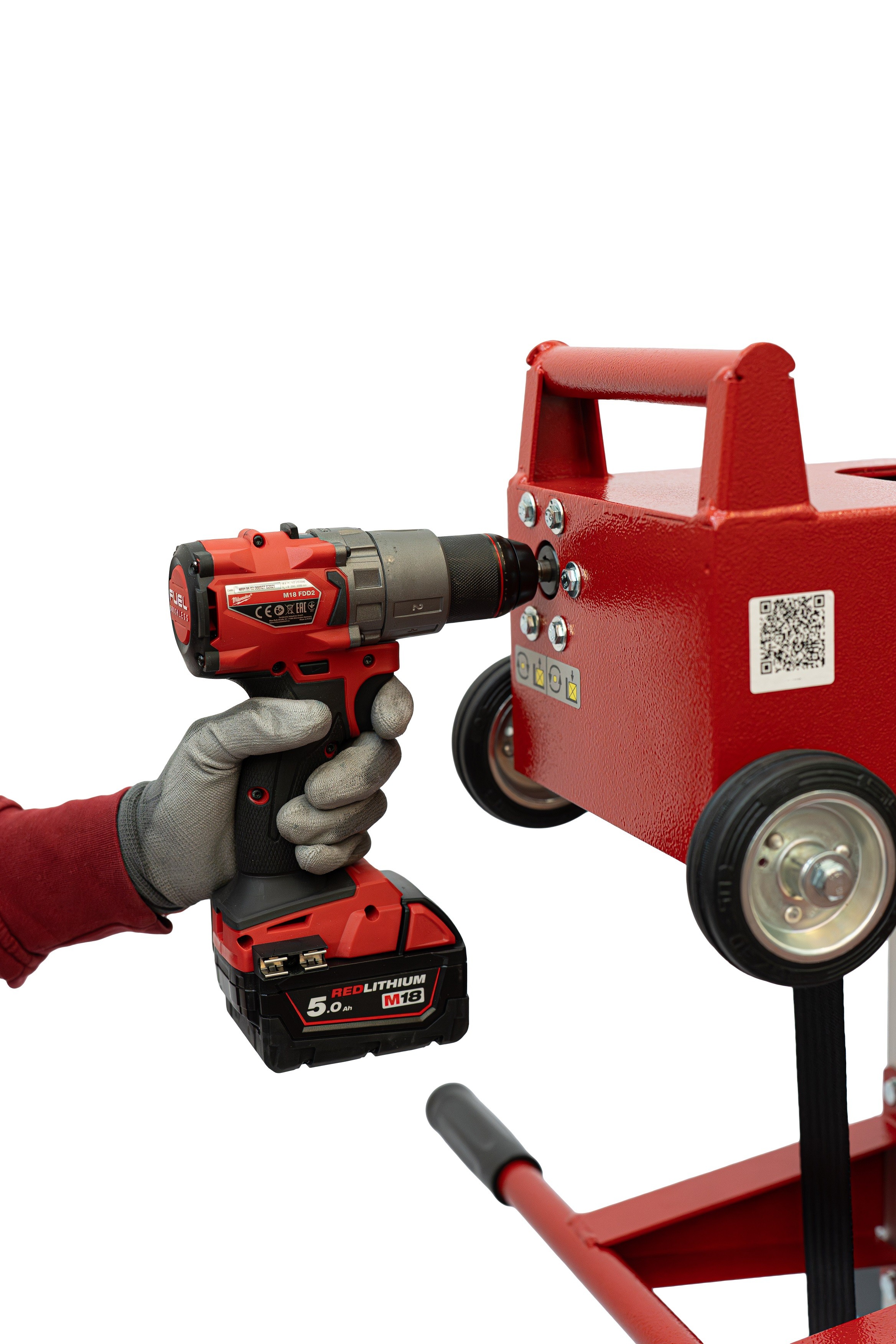

L’élévation du mât aluminium se fait à l’aide d’une manivelle (incluse) ou bien d’une visseuse (non fournie) pour une élévation des plus rapide. Un embout (x2) d’adaptation est inclus.

Cela vous permet d’avoir donc une élévation électrique sans à avoir une alimentation électrique à proximité et donc un fil électrique traînant sur le sol.

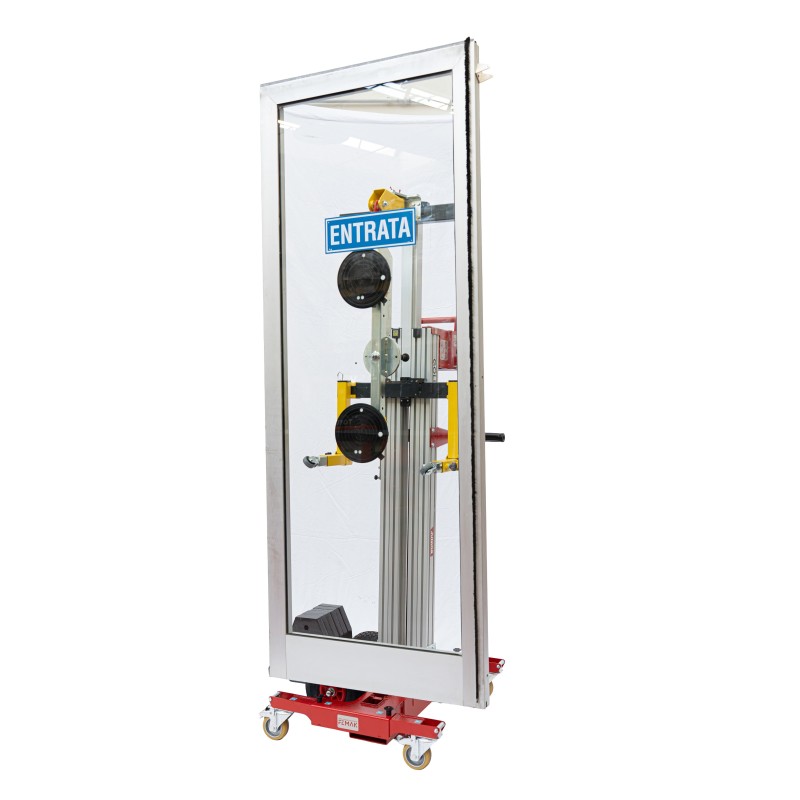

Sa conception astucieuse, vous permets, en installant les contre poids constitués de bidon à remplir d’eau, la manutention de vitrages verticaux, ou vitrages de véranda (avec option kit véranda).

Description :

Manipulateur mobile de vitrage JUNIOR

Capacité maxi 100 ou 150 Kg suivant configuration

Elévation maxi possible : 3200 mm (2600 mm au centre des ventouses avec le kit vitrage j/GVENT2 disponible en option)

Pas de perte de capacité en mode manipulateur de vitrage grâce à sa conception de double mât parallèle en aluminium

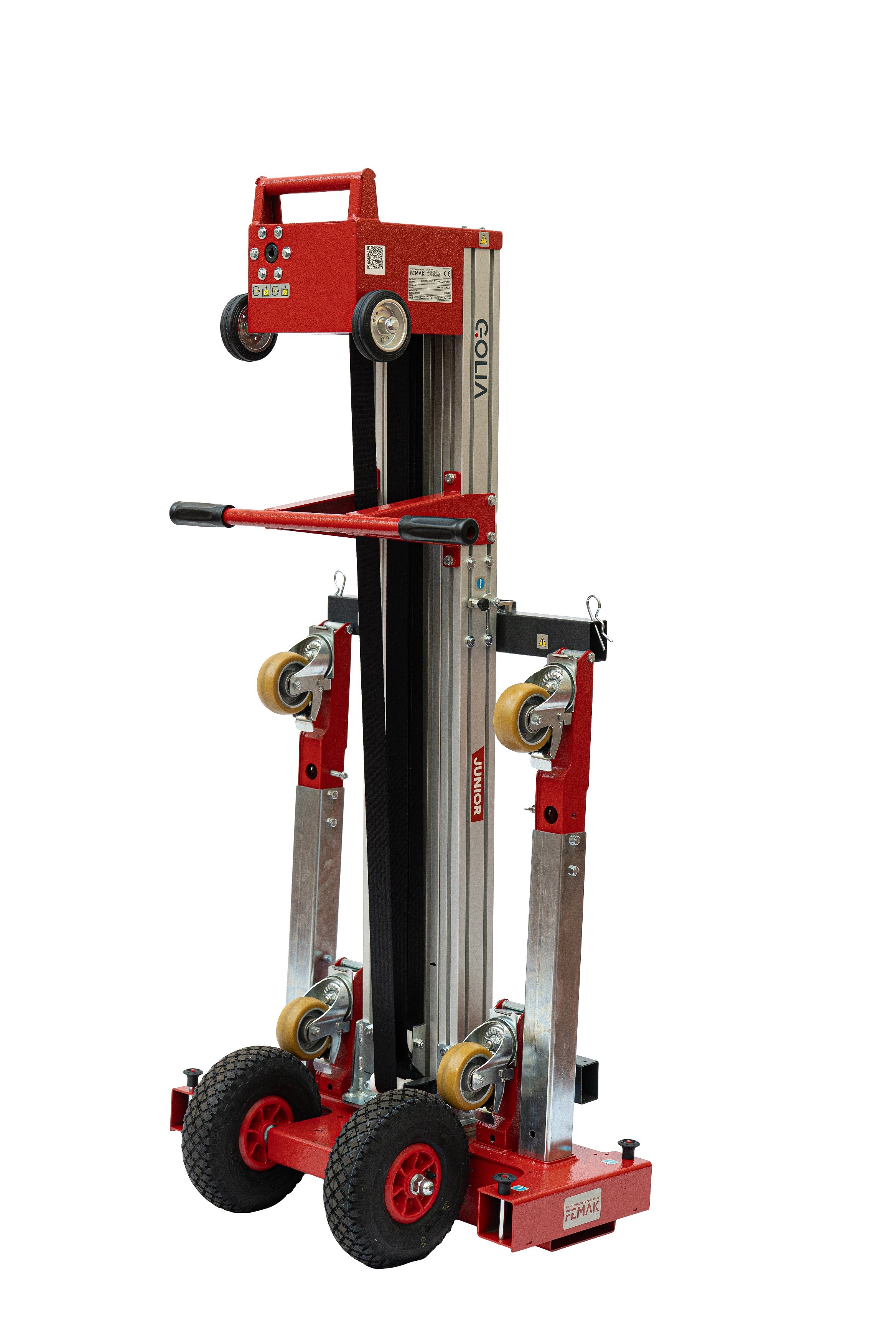

Dimensions hors tout en mode "transport", seulement (l*L*h) : 740*450*1560 mm

Elévation manuelle par manivelle inclus ou par visseuse (non comprise) avec embout spécifique inclus (x2)

Temps d'élévation en vitesse rapide / lente : 20 / 90 secondes environ

Variation de la hauteur au mm près

Hauteur du mât en position basse : 1560 mm seulement

Toutes les options disponibles sur ce produit dont démontables avec une mise en place sans outils

Poids propre à vide : 63 Kg seulement!

avec :

Une potence d'accroche (le crochet de la potence se situe à l'aplomb  avec les roues du JUNIOR)

Avec crochet tournant 360 ° à linguet de sécurité.

L : 230 mm

Avec système d'articulation inclus  permettant à la potence d'accroche une rotation droite/gauche

Idéal pour la finalisation de la pose du vitrage ou de la charge sans avoir à reculer ou translater tout l'ensemble si l'alignement du vitrage ou de la charge n'est pas parfait

avec :

Paire de pieds courts pour JUNIOR

Avec roues directionnelles avec frein avec système de blocage pour un déplacement aisé vers l'avant

A prendre en quantité 1, en plus de la paire de pieds longs pour avoir les configurations A, B, C ou D

A prendre en quantité 2 pour avoir les configurations A1 et B1

avec :

Kit contre poids acier pour JUNIOR pour 100 Kg de capacité

Pour l'utilisation du JUNIOR avec le kit vitrage (J/GVENT2) ou les fourches (J/FORK)

Composé :

1 support porte-lests couplable (J/1665)

6 lests : 6 x 10 kg

Capacité du JUNIOR avec les 6 lests : 100 Kg

avec :

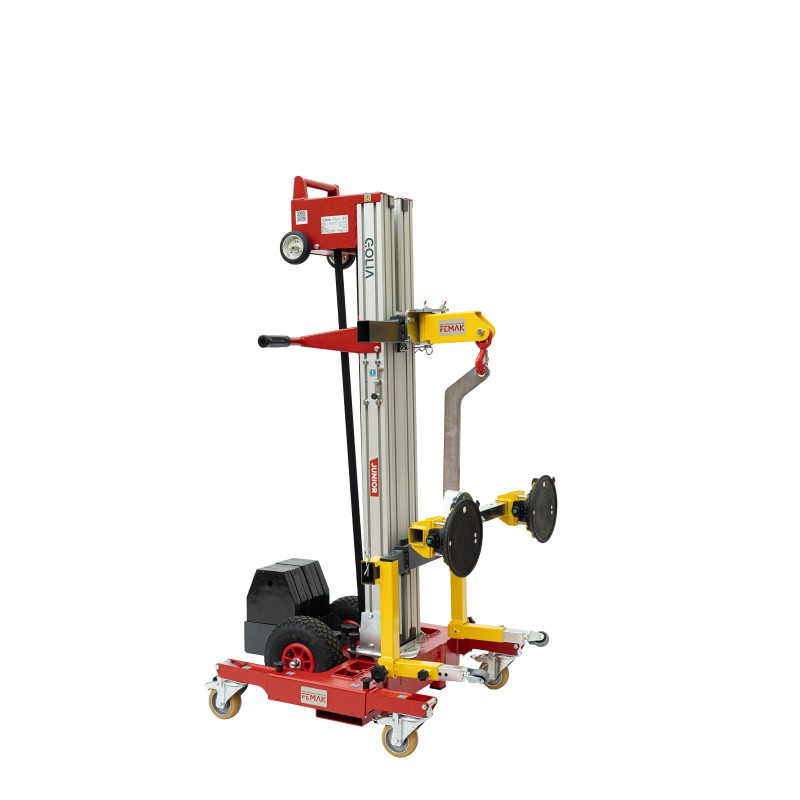

Kit vitrage pour JUNIOR

Capacité maxi 150 Kg

Composé :

D'un palonnier à suspendre

De 2 ventouses OTTOVAC diamètre 200 mm à batterie (4 piles AA), autonomie +/- 2h - avec vacuomètre intégré,

rotation manuelle 360 ° avec indexage tous les 45°

Dimension mini de prise : 740*230 mm

D'un système réglable GLASS STOP, de retenu de vitrage avec patins en caoutchouc.
